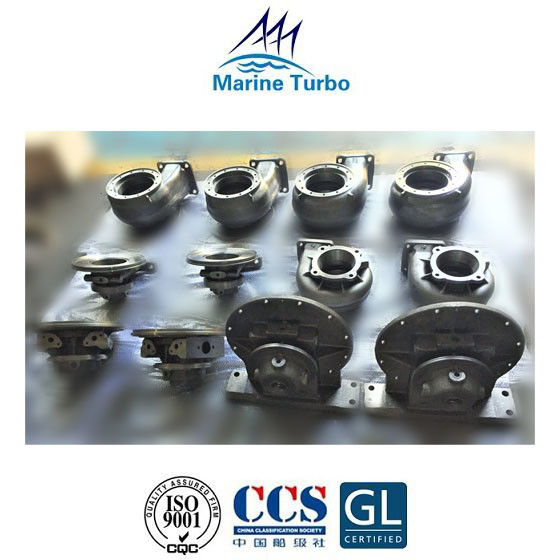

T- টার্বোচার্জার / T- RH সিরিজ টার্বোচার্জার কেসিং এর মধ্যে রয়েছে টারবাইন হাউজিং, বিয়ারিং কেসিং এবং কম্প্রেসার হাউজিং

T- টার্বোচার্জার / T- RH সিরিজ টার্বোচার্জার কেসিং এর মধ্যে রয়েছে টারবাইন হাউজিং, বিয়ারিং কেসিং এবং কম্প্রেসার হাউজিং

T- / T- RH সিরিজের টার্বোচার্জার বৈশিষ্ট্য:

T- / T- RH সিরিজের টার্বোচার্জার কেসিং এর মধ্যে রয়েছে টারবাইন হাউজিং, বিয়ারিং কেসিং এবং কম্প্রেসার হাউজিং T- / T- RH সিরিজের এক্সহস্ট গ্যাস টার্বোচার্জারের একটি অংশের অন্তর্গত। T- / T- RH সিরিজ টার্বোচার্জারএকক-পর্যায়ে মিশ্র প্রবাহ টারবাইন এবং রেডিয়াল প্রবাহ সংকোচকারী গঠিত।টার্বোচার্জারের এই সিরিজটি উচ্চ গতির ডিজেল ইঞ্জিনের সাথে মেলে ব্যবহার করা যেতে পারে।ইনবোর্ড প্লেইন বিয়ারিং ইঞ্জিন অয়েল সিস্টেম দ্বারা লুব্রিকেটেড।একটি সীল প্লেট এবং সীল রিং বায়ু এবং তেল ফুটো প্রতিরোধ করার জন্য সংকোচকারী পাশে অবস্থিত.টার্বোচার্জিং দক্ষতা 60%-62%, এবং এর কম্প্রেসার চাপ অনুপাত 3.6 পর্যন্ত।T-RH সিরিজের টার্বোচার্জারগুলি স্বয়ংচালিত, ভারী ট্রাক, নির্মাণ, সামুদ্রিক এবং শিল্প ইঞ্জিনে ব্যাপকভাবে ব্যবহৃত হয়।

• উচ্চতর কর্মক্ষমতা: এর কম্প্রেসার চাকা এবং টারবাইন চাকার জন্য বিশেষ নকশা উচ্চ প্রবাহ হার, বিস্তৃত অপারেটিং রেঞ্জ এবং সুপার প্রতিক্রিয়া সম্ভব করে তোলে।
• দুই ধরনের জার্নাল বিয়ারিং: আধা-ভাসমান টাইপ এবং ফুল-ফ্লোটিং টাইপ, যাতে শ্যাফ্টটি সরানো রোধ করতে পারে।
• কমপ্যাক্ট ডিজাইন: টি-আরএইচ সিরিজটি আকার এবং ওজন হ্রাস করার জন্য তৈরি করা হয়েছে, তবে প্রয়োজনীয় শক্তি বজায় রাখতে।

T- / T- RH সিরিজ মেরিন টার্বোচার্জারের মাত্রা এবং ওজন শুধুমাত্র রেফারেন্সের জন্য:

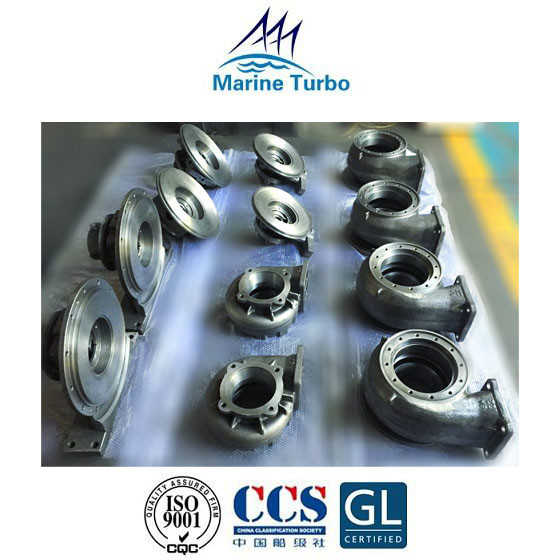

T- / T- RH সিরিজের টার্বোচার্জার কেসিং (টারবাইন হাউজিং, বিয়ারিং কেসিং এবং কম্প্রেসার হাউজিং) বর্ণনা:

টার্বোচার্জারের মধ্যে রয়েছে টারবাইন অংশ, বিয়ারিং পার্ট এবং কম্প্রেসার অংশ, তাই টারবাইন হাউজিং, বিয়ারিং কেসিং এবং কম্প্রেসার হাউজিং কভার করে এবং ইঞ্জিনের প্রিমিয়াম পারফরম্যান্স নিশ্চিত করার জন্য টার্বোচার্জারের সমস্ত গুরুত্বপূর্ণ অংশ নিরাপদে সুরক্ষিত রাখে।

টারবাইন কেসিং, বিয়ারিং কেসিং এবং কম্প্রেসার হাউজিং ঢালাই লোহা দ্বারা তৈরি করা হয়।কিছু কেসিং জল ঠান্ডা যা ঢালাই জটিল করে তোলে।বল এবং রোলার বিয়ারিং সহ টার্বোচার্জারের জন্য তাদের নিজস্ব অবিচ্ছেদ্য LO সাপ্লাই (LO কে ঠান্ডা রাখার জন্য) ওয়াটার কুলড কেসিং প্রয়োজনীয়।বাহ্যিকভাবে লুব্রিকেটেড জার্নাল বিয়ারিং সহ আধুনিক টার্বোচার্জারগুলিতে ঠাণ্ডা না হওয়া কেসিং থাকে।

একটি টারবাইন হাউজিং (কেসিং) একটি টারবাইন ব্লেড সমাবেশ ধারণ করার জন্য একটি কেন্দ্রীয় অ্যাপারচার অন্তর্ভুক্ত করে এবং একটি টার্বোচার্জারে টারবাইন ব্লেডের পরে নিষ্কাশন গ্যাসগুলিকে নির্দেশ করে।টার্বোচার্জারটিতে একটি শ্যাফ্টের মাধ্যমে একটি সেন্ট্রিফিউগাল ইমপেলারের সাথে সংযুক্ত একটি একক পর্যায়ের ইমপালস টারবাইন থাকে।টারবাইন ইঞ্জিন নিষ্কাশন গ্যাস দ্বারা চালিত হয়, যা গ্যাস ইনলেট আবরণের মাধ্যমে প্রবেশ করে।গ্যাসটি অগ্রভাগের রিংয়ের মাধ্যমে প্রসারিত হয় যেখানে গ্যাসের চাপ শক্তি গতিশক্তিতে রূপান্তরিত হয়।এই উচ্চ বেগের গ্যাসটি টারবাইন ব্লেডের দিকে নির্দেশিত হয় যেখানে এটি টারবাইন চাকা চালায় এবং এইভাবে কম্প্রেসারটি উচ্চ গতিতে (10 -15000 rpm)।নিষ্কাশন গ্যাস তারপর আউটলেট আবরণ মাধ্যমে নিষ্কাশন আপটেকে যায়.
